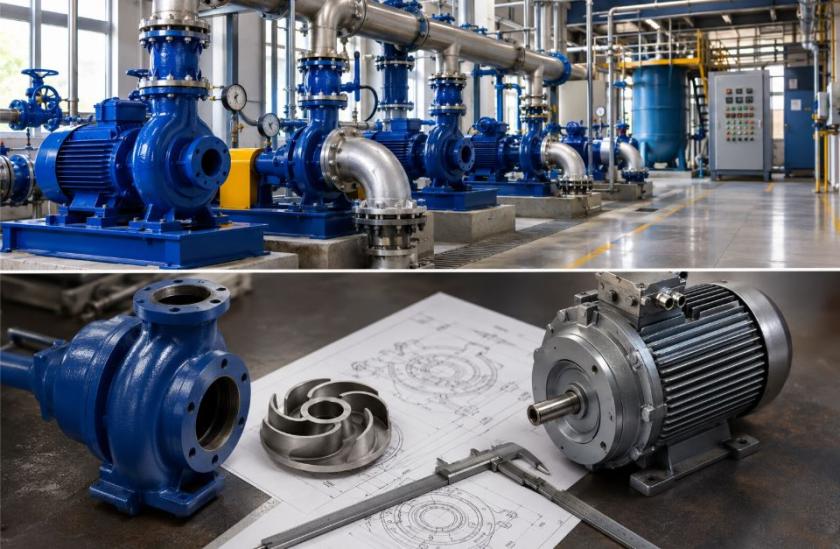

Промышленные насосы: Как рассчитать производительность и напор насоса для производственной линии ℗

Методика расчета напора (H): геометрическая высота и гидравлические потери

Требуемый напор измеряется в метрах водного столба по формуле H = Hgeo + Hloss + Hfree; для точных вычислений применяют формулу Дарси-Вейсбаха с учетом вязкости среды и шероховатости трубы.

• Hgeo: разница высот между минимальным уровнем жидкости в резервуаре и наивысшей точкой подачи.
• Hloss: сопротивление трению о стенки и местные преграды. Для гладких полимерных труб — 0.5-0.8 м на 10 м длины, для стальных — 1-1.5 м. Повороты, фильтры и обратный клапан добавляют 10-20% к потерям по длине.
• Hfree: давление на выходе. В открытый бак — 0; в форсунку или котел под 2 бара — 20 метров.

Формула производительности (Q): как рассчитать объем под нужды производства

Производительность подбирают строго под задачу. Для охлаждения расчет ведут через тепловой баланс (масса отводимого тепла и теплоемкость среды), для цехового водоснабжения — как сумму пиковых расходов всех одновременно работающих точек с коэффициентом одновременности. Единицы переводят так: м³/ч из л/мин — умножением на 0.06 (300 л/мин = 18 м³/ч).

Практический пример: подбор насоса для системы охлаждения узла

Дано: подать воду на охлаждение станка. Объем — 15 м³/ч (250 л/мин). Станок на высоте 8 метров относительно резервуара. Стальная магистраль 40 метров, на линии 3 отвода под 90° и обратный клапан. Давление на входе в рубашку — 1 бар (10 метров).

• Hgeo: 8 м.
• Hloss: по длине (40 / 10) × 1.2 = 4.8 м; фитинги и клапан ≈2 м. Итого 6.8 м.
• Hfree: 10 м.

H = 8 + 6.8 + 10 = 24.8 метра. Итоговая рабочая точка: напор 25 метров, производительность 250 л/мин. Под такие параметры подходит центробежный насос класса 1.5 кВт с Hmax около 25 м и Qmax до 300 л/мин — запас небольшой, а рабочая точка остается в зоне высокого КПД.

Если задача меняется на отвод загрязненных стоков, центробежный насос для чистой воды быстро выйдет из строя из-за заклинивания колеса. Тогда применяют канализационные агрегаты с чугунной улиткой и термозащитой двигателя (2.2 кВт, до 700 л/мин при 25 м), а для сред с текстильными или пластиковыми включениями — модели с режущим механизмом, измельчающим фракции перед подачей в напорный патрубок.

Важные нюансы: кавитационный запас (NPSH), вязкость и материал корпуса

Подбор только по напору и расходу не гарантирует долговечности — промышленная эксплуатация требует учета физики жидкости и материалов.

• Кавитация (NPSH): абсолютное давление на всасывающем патрубке должно быть выше давления насыщенных паров жидкости. При заниженном давлении вода локально вскипает, а схлопывание пузырьков на лопастях создает микрогидроудары, за месяцы разрушающие металл до состояния губки.
• Вязкость: перекачивание масел, эмульсий или гликолей резко нагружает вал — нужна корректировка кривых и двигатель с запасом мощности на 15-25%.
• Подключение: диаметр резьбового (1½ дюйма) или фланцевого патрубка должен соответствовать магистрали. Заужение на всасе ведет к кавитации, на напоре — к росту сопротивления.

Заключение: рекомендации по эксплуатации для увеличения ресурса

На одном деревообрабатывающем предприятии отказы подшипников прекратились только после установки агрегатов на виброопоры и лазерной центровки валов. Механика — половина успеха. Частотный преобразователь плавно разгоняет ротор, исключая пусковые токи и гидроудары; в связке с датчиками давления (4-20 мА) он держит замкнутый контур, а снижение частоты с 50 до 35 Гц при переменном расходе экономит до 40% электроэнергии. Грамотно рассчитанные насосы работают в паре с автоматикой как единый узел, и именно комплексный подбор гидравлики защищает линию от простоев. Подобрать совместимое по параметрам оборудование https://toolmax.com.ua/ru/nasosy-ta-nasosne-obladnannya можно в каталоге ToolMax.
